Ректификационная колонна 210 л/сутки

812 000

Данный комплект – это производительная промышленная ректификационная установка с колонной диаметром 6 дюймов и выходом по спирту до 12 литров в час для «тела». Заявленная производительность гарантирована только при использовании непрерывных бражных колонн нашего производства (двухступенчатая НБК 150 – для данной колонны), которые позволяют убрать большую часть головных фракций еще на этапе дистилляции.

Вследствие того, что в спирте сырце намного меньше головных примесей, ректификационная установка может работать по телу намного дольше, выдавая конечный продукт. Установки рассчитаны на 4 часа в сутки на отбор голов и 20 часов на отбор тела. Эти параметры рассчитаны с большим запасом, на практике двойные НБК нашего производства убирают головные фракции из спирта сырца почти полностью.

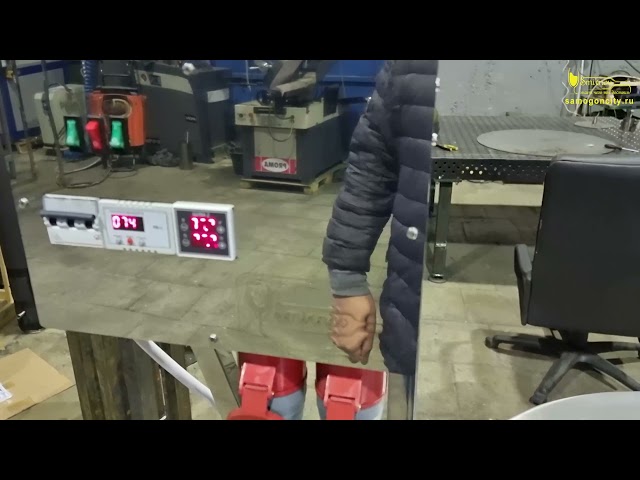

В комплекте – куб прямого нагрева с блоком автоматики, который оборудован «старт-стопом» и регулятором мощности РМ-3 на специальной раме, подсоединенной к кубу. Установка оснащена двумя ТЭНами по 9 кВт – суммарная мощность 18 кВт 380 В. Рабочая мощность колонны – порядка 11 кВт в час. Куб прямого нагрева имеет общий объем 550 литров, рабочий объем 500 литров. Оборудован пенополиуретановой термоизоляцией под вторым слоем нержавеющей стали. Верхний люк 300 мм.

Колонна утеплена к-флексом. Для колонны предусмотрена отдельная подставка – с отдельно стоящей ректификационной колонной удобнее работать по сравнению с колоннами, которые ставятся непосредственно на куб. Подставка, как и остальное оборудование, выполнена из нержавеющей стали AISI 304 с регулируемыми подпятниками для точного выставления колонны по вертикали, что также очень важно для эффективности ректификационных процессов. Колонна имеет длину 2000 мм, оборудована смотровым диоптром 3 дюйма, дефлегматором 6 дюймов и доохладителем. Внизу интегрированы узел подачи пара в жесткой обвязке с кубом, с возвратом флегмы и узел отбора изоамилольной фракции. Нижний узел оснащен двумя трубными диоптрами для контроля захлеба.

Наши колонны проектируются в сотрудничестве со специалистами РХТУ им. Д.И. Менделеева. В качестве активных элементов используется СПН Селиваненко™.

Данная 210 литровая ректификационная колонна предназначена для переработки спирта сырца после двойной НБК под мучную брагу, которая  убирает большую часть «голов».

Примерный расчет производительности установки:

  • В 550 литровый куб помещается изначально 500 литров спирта сырца, крепостью 50%
  • То есть в кубе содержится около 250 литров АС (абсолютного спирта).
  • Время отбора голов – 4 часа. Скорость отбора голов – около 1 литра в час.
  • Оставшиеся в сутках 20 часов колонна может отбирать товарный спирт со скоростью 12 литров в час.
  • В итоге получаются заявленные 210-240 литров товарного спирта в сутки.

Данная установка позволяет отделить разные примеси, содержащиеся в спирте сырце. Физический процесс разделения смесей на составляющие в зависимости от температуры кипения называется ректификацией. Классический принцип работы ректификационной колонны – последовательный отбор фракций. Сначала испаряются ацетон, метанол, легколетучие эфиры, затем при температуре в колонне около 78°C начинает отбираться непосредственно товарный спирт, затем изоамилольная фракция и после температуры в кубе 95°C – хвостовые фракции.

Все наши установки спроектированы с большим запасом теоретических тарелок. Для того, чтобы получить чистый спирт – достаточно иметь 40 теоретических тарелок, но мы делаем установки с 60 тарелками, чтобы гарантировать качество выходного продукта.

Что такое теоретическая тарелка? Внутри ректификационной колонны установлены рабочие элементы, на поверхности которых происходит тепломассообменный процесс – поднимающиеся снизу пары проходят сквозь слой стекающего сверху вниз конденсата (флегмы). Соответственно, чем больше подобных элементов, тем лучше происходит процесс разделения сырья на фракции.  Теоретическая тарелка (теоретическая ступень разделения) – это величина, показывающая максимальную разницу между концентрациями компонентов при заданных параметрах. Количество теоретических тарелок – это расчетная величина, которая показывает качество и глубину разделения смеси. Этот параметр удобен для оценки разделяющей способности колонны и влияет на ее высоту.

В процессе ректификации для охлаждения паров в дефлегматоре используется холодная вода. Подача воды регулируется таким образом, что на выходе из дефлегматора вода имеет температуру 50-60°C. Затем вода может собираться в отдельные емкости и использоваться для мойки кубов, для мучных заторов – тем самым существенно экономится электричество.

Ректификационная колонна позволяет очень точно отделить вредные примеси от необходимых фракций продукта. Мы не завышаем параметры наших установок с целью маркетинга – все заявленные уровни производительности являются реальными. Мы гарантируем качество выходного продукта – перед поставкой клиенту мы верифицируем работу наших установок с использованием газового хроматографа, а также юридически гарантируем не только надежность работы оборудования, но и уровень производительности и соответствие выходного продукта ГОСТ.

Высота: 3500 мм
Ширина: 2800 мм
Глубина: 1100 мм
Вес: 195 кг
Полный объем: 450 л

Состав комплекта
